ТехноГраф

    Информационно - измерительная система предназначена для длительного (непрерывного) измерения и записи до 16 различных величин. Может быть использована при исследовании медленно текущих процессов в физике, химии, биологии. Период изменения 5, 15, 30 или 60 секунд. Система воспринимает информацию как постоянное напряжение 0..10 В, либо как частоту 0,1..10 кГц. 16 каналов делятся пополам на две группы по виду входного сигнала, либо он устанавливается одинаковым.
    Для каждой из измеряемых физических величин задаются и запоминаются программой все необходимые данные, включая правила пересчета, критические значения.
    Система несколько месяцев безотказно функционирует в микробиологической лаборатории, где изучается процесс роста и размножения бактерий. В частности контролируется интенсивность выделения тепла бактериями, регулируется (пока вручную) режим охлаждения, подсчитывается суммарное выделение тепла в продолжение эксперимента. Объект исследования удален от системы на 25 м.

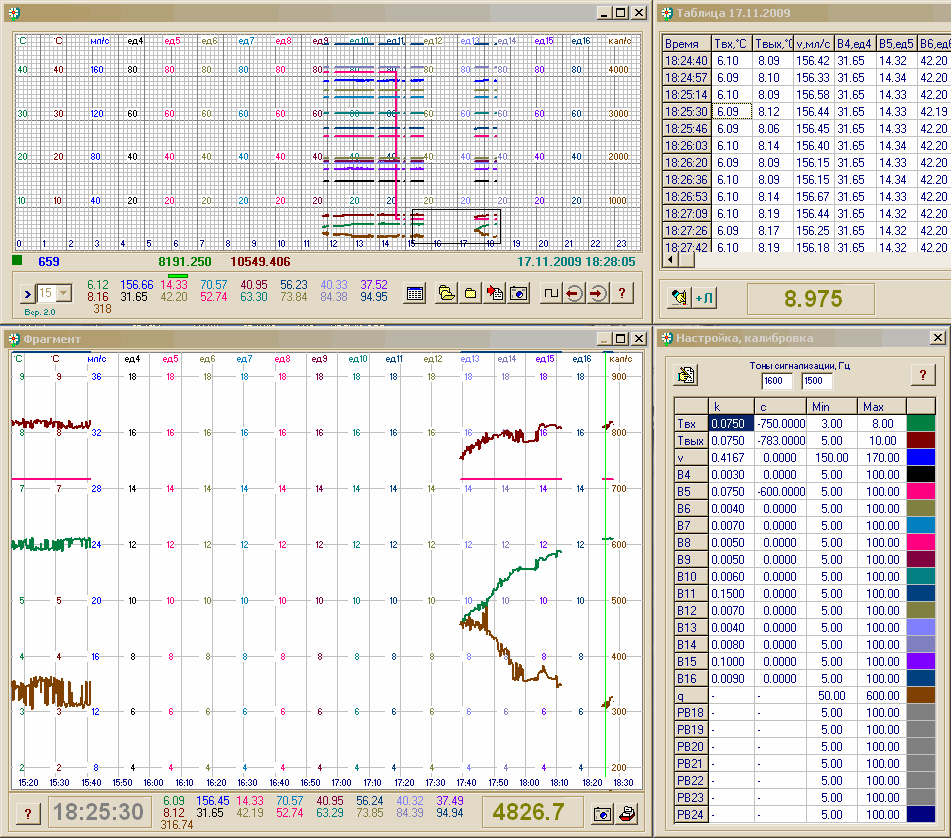

    Ниже представлены основные формы программы: вверху слева графическое окно за полные сутки, првее - таблица результатов, внизу слева гафическое окно выбранного фрагмента (лупа), и последнее - окно настройки системы.
